清楚认识RS232、422和485接口

时间:2023-12-12 23:13:44 点击:

  核心提示:各类通讯接口特点对比:...
各类通讯接口特点对比:



























接口类型232422485
传输线数量3根,一根收、一根发。4根,一对双绞线收、一对双绞线发。2根,一对双绞线同时负责接和收,是422的缩减版。
通讯方式一点对一点,一根线发送,一根线接收,全双工,可同时收发。点对多点,双全工,一对双绞线发送,一对绞线接收,可同时收发。点对多,半双工,收发用同一对比绞线,总线型,谁先占用总线就给谁用,不能同时收发。
传输方式共用地线作为信号回路线,3~15V定义为逻辑性1,(-3V)~(-15V)定义为逻辑0.采用双绞线差分传输,2~6V定义为逻辑1,(-2V)~(-6V)定义为逻辑0采用双绞线差分传输,2~6V定义为逻辑1,(-2V)~(-6V)定义为逻辑0。
抗干扰存在共模干扰双绞线可有效抑止共模干扰。绞在一起的两根线产生的磁场互相抵消.双绞线可有效抑止共模干扰。绞在一起的两根线产生的磁场互相抵消.




232接口定义:
2 RXD  接收;
3 TXD  发送;
5  SG    信号地;


422接口定义:
1  TX—
2  TX+
3  RX+
4  RX—
5  GND


485接口定义:
1 DATA—
2 DATA+
5  GND

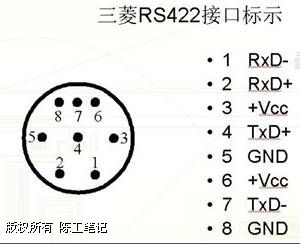

三菱圆形422接口定义图:


作者:站长 来源:原创
